排样预约
返回列表1、多晶/多相材料。
2、结晶性： 样品被测区域必须是晶态，能产生清晰的X射线衍射峰。非晶或微晶材料测量困难。
3、材料类型： 镍合金、铁素体钢、铸铁、奥氏体钢、铝合金、钴合金、铜合金。
4、表面状态： 测量的是表层（几微米到几十微米深）的应力，因此表面处理（抛光、打磨、喷丸等）后的状态即为测量对象。表面粗糙度不宜过大，否则会降低衍射信号强度并引入误差。
5、无强烈织构： 如果材料存在强烈的晶体学择优取向（织构），会给常规应力分析带来复杂性，需要采用特殊分析方法。

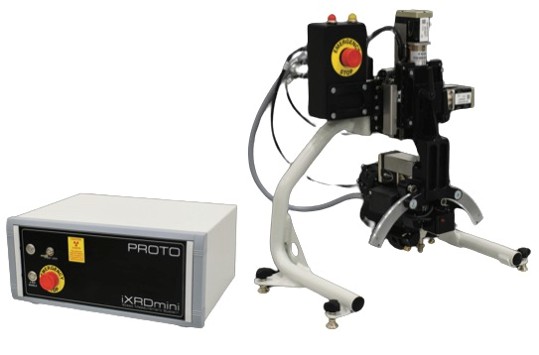

1.测量精度：零应力铁粉测量精度及重复性，连续5次测量应力平均误差少于士7MPa。
2.测角仪：2θ角摆动范围123°～171°, ψ角范围:-56°～+56°, 每点检测都能同时报告正应力和剪切应力数值。
3.探测器：尺寸14x14mm, 256x256像素，总体计数率>1x109cps。
4.X射线管：Cr靶，Mn靶，V滤波片。
5.管电压10-20kV可调，管电流0-2mA可调。
6.准直器：圆形直径:0.5、1.0、2.0mm，长方形:0.5x3、1x3、2x5mm。
主要采用X射线衍射方法对金属材料零部件在铸造、焊接、热处理和机加工后进行非破坏性应力检测，主要针对钢铁、铝合金、不锈钢、高温合金、镍基合金等材料进行高速、重复性好地测试。
